미세 유체 입자 분류는 진단, 화학적 및 생물학적 분석, 식품 및 화학 처리, 환경 평가에 적용됩니다. 이전 블로그에서 유체 역학을 사용한 미세 유체 입자 분류에 대해 이야기했습니다 . 같은 주제를 바탕으로 중력을 사용하여 미세 입자를 분류하는 또 다른 방법에 대해 논의하겠습니다. 아래 애니메이션에서 볼 수 있습니다.
유비쿼터스 중력(Ubiquitous gravity)은 미세 유체 장치에서 미세 입자를 분류하는 데 사용할 수 있습니다. 중력이 입자의 움직임에 수직으로 작용할 때 입자는 반경에 따른 속도로 안정됩니다. 또한 입자의 운동은 입자의 밀도, 유체의 밀도 및 유체의 점도 사이의 차이에서 비롯된 유체 역학적 효과의 영향을받습니다. 아래 이미지는 중력 분류 기술 회로도를 보여줍니다.
Gravitational and sedimentation microfluidic technique (Huh et al. Anal Chem 2007)의 중력 회로도를 사용한 입자 분류
부력 대 항력
앞서 언급했듯이 중력은 서로 다른 입자가 서로 다른 속도로 침전되도록합니다. 모든 입자의 밀도가 같고 입자 밀도가 주변 유체의 밀도보다 낮 으면 부력 우세와 항력 우세라는 두 가지 유형의 분류를 사용할 수 있습니다. 반경이 더 큰 입자는 더 많은 부력을 경험하고 작은 입자 위의 경로를 따르는 경향이 있습니다. 그러나 외장 액체 (입자를 운반하는 용액)의 유입 속도가 충분히 높으면 항력 효과가 우세하기 시작하고 더 큰 입자가 더 작은 입자의 경로 아래로 이동하는 경향이 있습니다.
FLOW-3D 시뮬레이션 결과

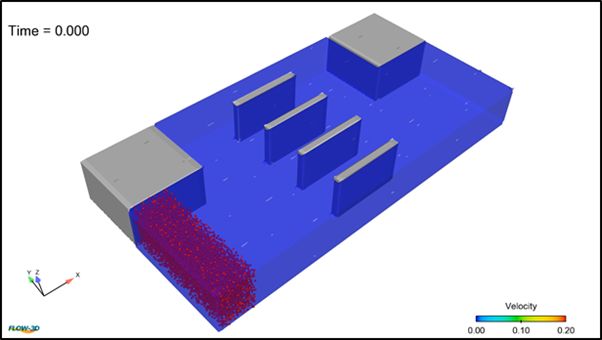

경쟁하는 부력과 항력은 아래 FLOW-3D 에서 얻은 시뮬레이션 결과에서 명확하게 볼 수 있습니다 . 그림 1은 부력 지배적 인 입자 분류의 경우를 보여줍니다. 더 큰 (빨간색) 입자는 수평 채널의 상단을 향해 정렬됩니다. Fig. 2에 나타난 결과는 부력이 우세한 경우의 유입 초 속도를 20 배로 설정 한 후 얻은 것이다. 더 높은 입구 속도에서 더 큰 입자는 더 많은 운동량을 전달하므로 그 위치는 수직 부력의 영향을받지 않습니다. 따라서 입자는 수평 채널의 상단으로 올라가지 않습니다. 대신 그들은 계속해서 바닥으로 이동합니다.
부력
Buoyancy dominant sorting
Drag
Figure 2. Drag dominant sorting
LOW-3D 의 입자 모델은입자 분류 또는 기타 입자 역학과 관련된 미세 유체 시뮬레이션에 성공적이고 쉽게 사용할 수 있습니다. 지금까지 우리는 FLOW-3D 의 입자 모델을사용하여 두 가지 입자 분류 기술을 보았습니다. 하나는 유체 역학을 사용하고 다른 하나는 중력을 사용합니다.
연속 흐름 미세 유체는 연속성을 깨지 않고 제작 된 마이크로 채널을 통해 액체 흐름을 조작하는 것입니다. 유체 흐름은 마이크로 펌프 (예 : 연동 펌프 또는 주사기 펌프)와 같은 외부 소스 또는 전기, 자기 또는 모세관 힘과 같은 내부 메커니즘에 의해 설정됩니다. 연속 유동 미세 유체 학은 미세 및 나노 입자 분리기, 입자 집속, 화학적 분리는 물론 단순한 생화학 적 응용을 포함한 다양한 응용 분야에서 응용 분야를 찾아 내지 만 높은 수준의 제어가 필요한 경우에는 선택 방법이 아닐 수 있습니다.
이 범주에 속하며 FLOW-3D를 사용하여 성공적으로 시뮬레이션한 프로세스 또는 장치로는 Joule 가열, 액체 게이트, 마이크로 유체 회로, 전기-오토믹 밸브, 입자 집중, 분류 및 분리, POC(Point-of-Care) 모세관 유량 장치 및 패턴 있는 표면 장치가 있습니다.
Integrates effects of electrophoresis and dielectrophoresis
Induced charges manipulate fluid at micro/nano volumes

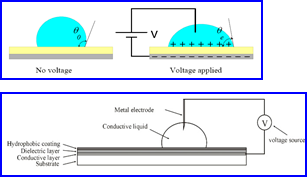

Electrowetting on dielectric (EWOD).

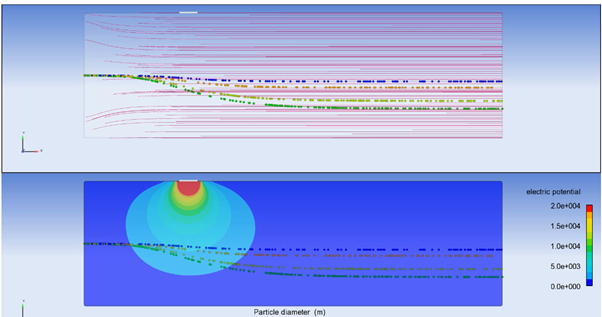

Dielectrophoresis (DEP)
DEP는 particle/fluid의 dielectric 특성이 주변 매체의 dielectric 특성과
다를 때만 발생한다.
Inputs required:
Dielectric constant of the fluid and or particles
Dielectric constant of any components, that may influence the electric field
Define electric potential on the components or on the mesh boundaries
Permittivity of vacuum.

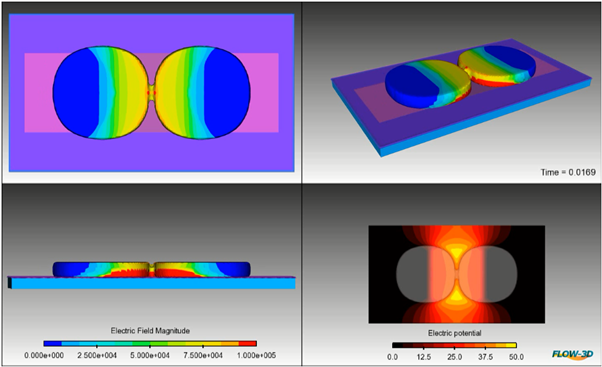

섬세한 경계를 가진 두
개의 유체, 표면 장력, electric potential,
fluid electric charge, dielectrophoresis, newtonian viscosity

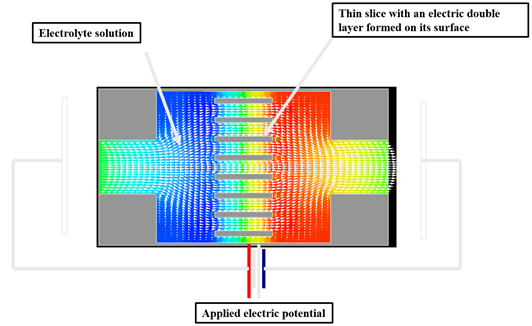

Electro osmosis
Micro-pump example
Zeta potential
Electric field defined by the electric potential on the components or on the mesh boundaries.
Permittivity of vacuum
Flow rate control through device
Inputs required:
Zeta potential
Electric field defined by the electric potential on the components or on the mesh boundaries.
Permittivity of vacuum
Flow rate control through device

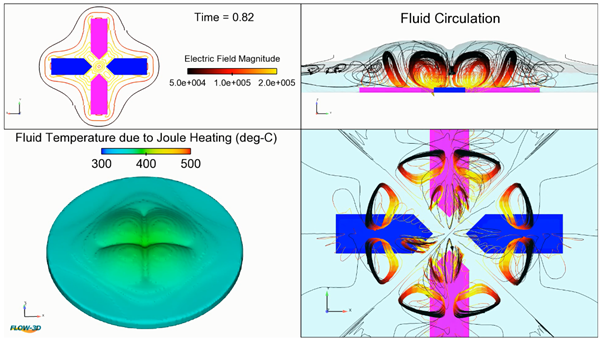

Electro-thermal effects (Joules heating)
전류가 물질을 통해 흐를 때 그 저항성은 물질을 가열하게 하며, 이 효과를 joule heating이라고 한다.
온도 구배 설정 속도 필드 및 장치의 유체 순환

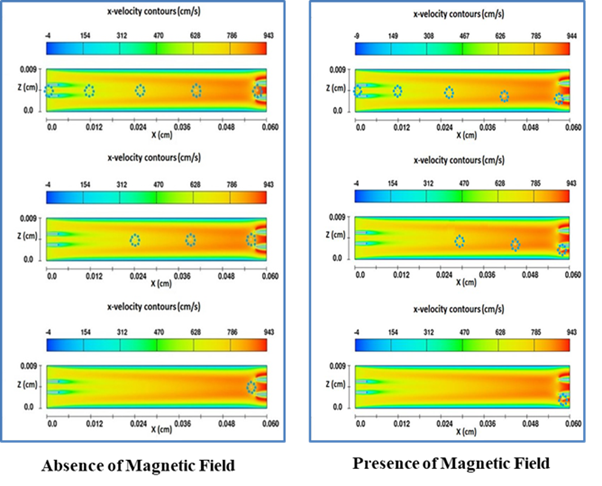

Magneto Hydrodynamics
자력에 의해 입자가 유선으로부터 이탈한다.

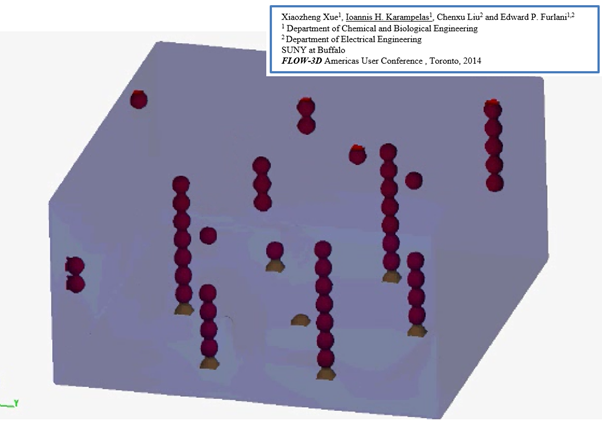

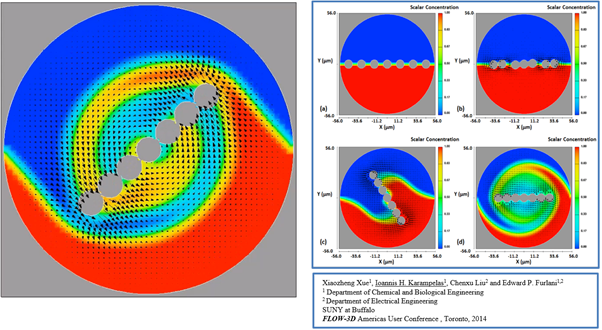

Xiaozheng Xue1, Ioannis H. Karampelas1, Chenxu Liu2 and Edward P.
Furlani1,2 1 Department of Chemical and Biological Engineering 2 Department of Electrical Engineering SUNY at Buffalo FLOW-3D Americas User Conference , Toronto, 2014
